差壓傳感器的工作原理

• 時間：2024-01-18 10:17:08
• 點擊：0

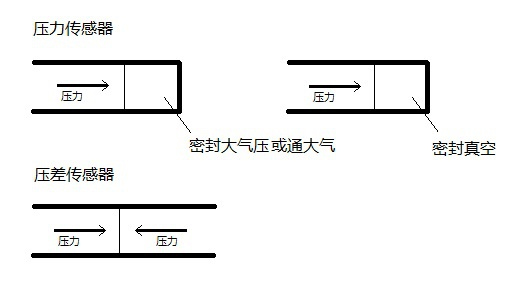

壓差傳感器是一種用來測量流體中兩個不同位置的壓力差的傳感器。它通常由一個敏感元件和信號轉換電路組成。工作原理如下：

1.敏感元件：壓差傳感器中的敏感元件通常是膜片或波紋管。當流體流過傳感器中的兩個位置時，由于流速和流體的密度不同，兩個位置的壓力也會不同。這個壓力差會作用于敏感元件上，使其發生變形。

2.變形轉換：敏感元件的變形可以通過多種方式轉換為可測量的信號。一種常見的方式是通過機械連接到一個位移測量裝置，如電位計或線性編碼器，這樣就可以將壓差轉換為電信號。

3.信號轉換：另一種常見的方式是使用壓電材料作為敏感元件。當壓差作用于壓電材料時，材料會產生電壓，這個電壓與壓差成正比。這個電信號可以被放大并轉換為標準的電流或電壓輸出。

4.輸出信號：轉換后的電信號可以被送到顯示儀表、控制系統或其他數據采集系統進行進一步的處理和分析。

壓差傳感器具有結構簡單、穩定性好、準確度高和響應速度快等優點，在流體測量和控制系統中有廣泛應用，例如氣體流量控制、空調系統、汽車發動機控制等。
