拉繩開關怎么接線

• 時間：2023-10-09 16:59:48
• 點擊：0

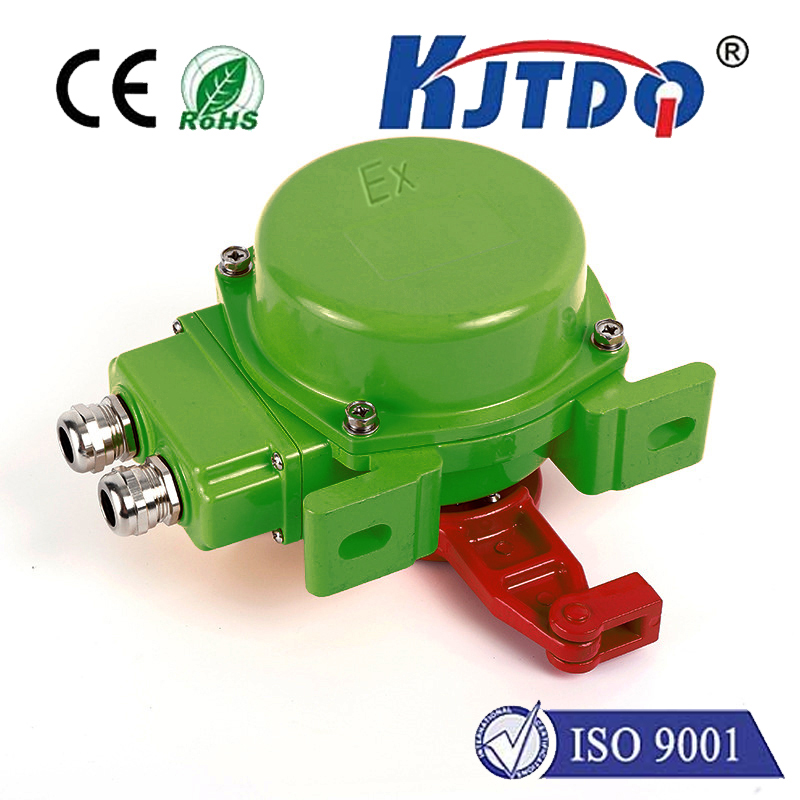

　　皮帶機拉繩開關是一種用于控制皮帶機運行的開關裝置。其作用主要有以下幾點：

　　1、開啟和關閉皮帶機：通過拉動拉繩，可以將拉繩開關從關閉狀態切換為開啟狀態，從而啟動皮帶機。相反，當拉繩被拉動后，開關會切換為關閉狀態，從而停止皮帶機的運行。

　　2、緊急停止功能：皮帶機拉繩開關通常還具有緊急停止功能。在出現緊急情況時，只需拉動拉繩，就可以迅速停止皮帶機的運行，以確保操作人員和設備的安全。

　　3、用戶控制靈活：相較于常規開關按鈕，拉繩開關使用拉繩進行操作，用戶更加方便靈活。尤其對于需要頻繁調整或控制皮帶機運行的工作場景，拉繩開關能夠更好地滿足用戶的需求。

　　皮帶機拉繩開關有以下幾個主要的接線端子：

　　· 電源接線端子：這些端子用于連接電源線，以提供電力給拉繩開關。

　　· 控制線接線端子：這些端子用于連接控制線，將信號傳輸給控制設備，以實現開關的控制功能。

　　· 皮帶機接線端子：這些端子用于連接皮帶機的電源線和控制線，以實現對皮帶機的啟停和緊急停止控制。

　　以下是一般的拉繩開關安裝步驟：

　　將開關平穩地安裝在機架固定支架上。

　　將鋼絲繩系在兩端拉環上，每側繩長不超過40米(爬坡段時縮短為25米)。

　　確保鋼絲繩的拉動力適宜，以確保開關能夠可靠復位。

　　設定鋼絲繩沿著膠帶平行方向設置，并在每10米處加一吊環。

　　確保拉繩開關安裝在具有檢修通道的位置，并保證操作方便。

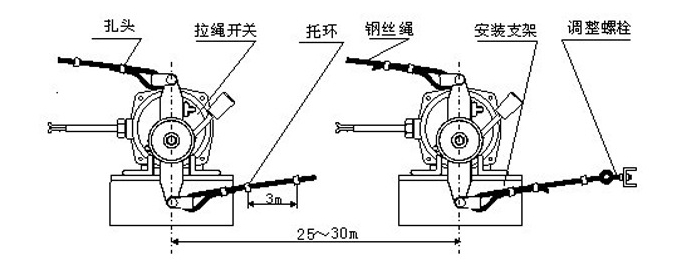

　　具體的步驟如下：

　　· 首先，將拉繩開關固定在機架上，確保安裝牢固穩定。

　　· 確定一側的兩臺開關之間的距離為30米左右，并使用直徑為Φ4的鋼絲繩連接。確保鋼絲繩的松緊度適度。

　　· 為了減小鋼絲繩自重對開關啟動的影響，每隔3米在機架上設置一個托環，以支撐鋼絲繩。

　　· ·另一端的鋼絲繩應該系在拉簧上，并用繩扣進行固定。在不影響正常使用的情況下，使用緊線器將兩側的拉繩張緊，并確保兩側的張力均衡。

　　· 請注意，對于爬坡段的輸送機，應盡量縮短開關間距以及拉繩的長度，以確保安全性和正常運行。

　　以上步驟僅供參考，具體的安裝操作可能會因設備型號和制造商的不同而有所不同，建議參考相關的產品說明書或聯系制造商以獲取準確的安裝指導。另外，請務必在安裝過程中遵循相關的安全規范和操作指南。
